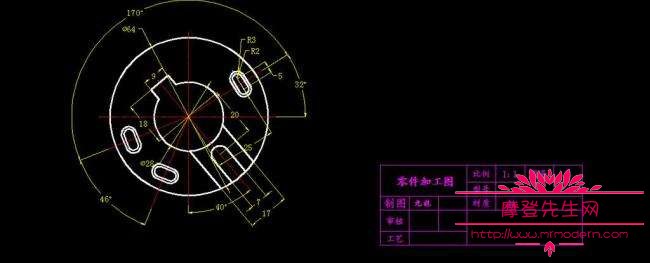

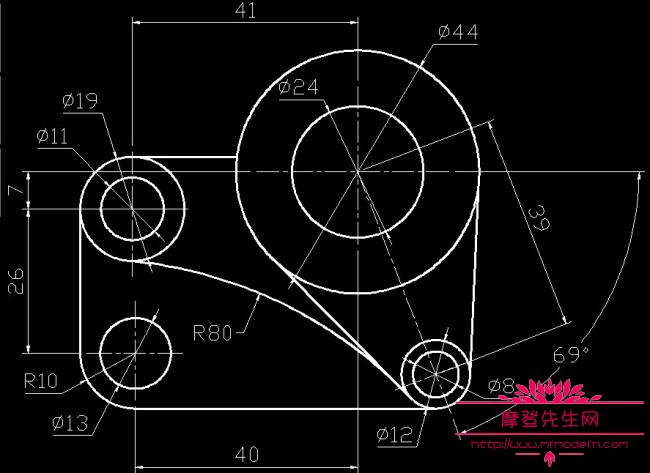

CAD软件中的序号标注和明细编辑

1、定制序号标注样式

序号的形式由当前“序号样式”决定。直接使用默认序号样式标注的序号，引线上只显示序号值。当需要标注不同形式时，需要定制序号样式，序号标注样式可以定制到企业模板中，即可达到一次设置，永久使用，或多人共用，统一所有装配图纸的序号标注风格的目的。

1)专用件、借用件、标准件和外购件的标注方法都不一样，并且国标件和企业标准件的标注之间也有些不同

2)国标件则横线标注的线上显示形式为“名称;代号(数量)”

3)企标件则横线标注的线上显示形式为“代号(数量)”

4)借用件则横线标注时显示为双横线，线上显示形式为“代号”



5)基本件用圆圈标注

 2、零件和零件组的序号标注

序号标注时可以很直观地填写明细内容、插入常用特殊符号、修改序号的显示形式、修改序号组的摆放方向，点击“增加一页”和“删除一页”按钮可以实现零件组的标注。

值得一提的是：信息的填写引入了独特的记忆功能，如果曾输入相同或相似的明细内容，可以调出后略加修改完成新信息的输入;程序还可以自动提取出库零件或零件组的名称、代号等明细信息。

3、序号标注的删除、插入

我们不可能严格按照图形中零件的排列顺序依次标注序号，中间免不了会删除某个序号，或插入某个序号。删除或插入序号后，前后的序号或前后的明细在一般CAD中需要手工修改，这些在尧创CAD中都由程序自动完成。

 删除序号标注时，选中需要删除的序号标注后 Del删除就可以了。插入序号标注：将默认序号值改成即将插入的序号值即可。如需要将当前标注的序号插入到原序号5之前，则将当前序号值改为5。

4、序号标注的排版

明细编辑的子项中提供了<对齐>、<顺时针重排序号>、<逆时针重排序号>等编辑排版功能，可以很方便地按国标要求将序号标注调整到水平对齐或垂直对齐，序号编号呈顺时针或逆时针方向有序排列，从而让图纸更清楚整洁，方便浏览。

5、怎样定制明细表?



明细表由明细表头和明细表项两部分构成，两个部分分别由一个dwg文件定义。

1)定义明细表头文件：先按照实际高度绘制明细表头的表格线，然后填写表头区域的文字(建议用单行文字)，最后将明细表头的右下角点定义为该文件作为文件块插入时的基准点(命令：绘图—块—基点)，保存为dwg文件。

2)定义明细表项文件：先按照实际高度绘制明细表项一项的表格线，注意单元格的宽度与表头保持一致。再按照从左到右的顺序逐一为明细表项的单元格作属性文字定义，最后将明细表项的右下角点定义为该文件作为文件块插入时的基准点(命令：绘图—块—基点)，保存为dwg文件。

3)配置：明细表的格式仍然由“序号样式”中的明细部分配置，如图一序号样式定义界面的右下方区域。将上述定义好的明细表头文件和表项文件分别指定，并且分别输入明细表头和表项的实际高度值。

6、怎样生成明细表?

明细栏可随序号标注同步生成。也可以先在图形区域先标注完所有的序号，最后点“重新生成明细表”，智能生成全图的明细表。

7、明细编辑和导出为Microsoft Excel格式

在尧创CAD中，序号标注与明细表项双向关联，序号标注时输入的明细内容可以直接映射到明细表中，程序也提供了类似Excel表格填写的专用“明细编辑”工具

8、明细栏分段显示

当明细表一栏显示不下时，可以分成多栏显示，程序提供了等高分栏，指定栏高等多种灵活的分栏方式。

9、导出为Microsoft Excel格式

将明细表输出为Excel格式文件，可以用作BOM汇总或采购明细等。
